WH 10 NC - Profex dca

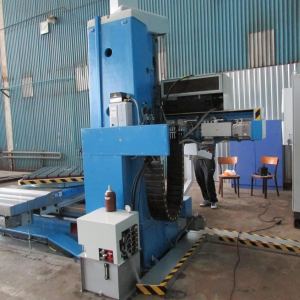

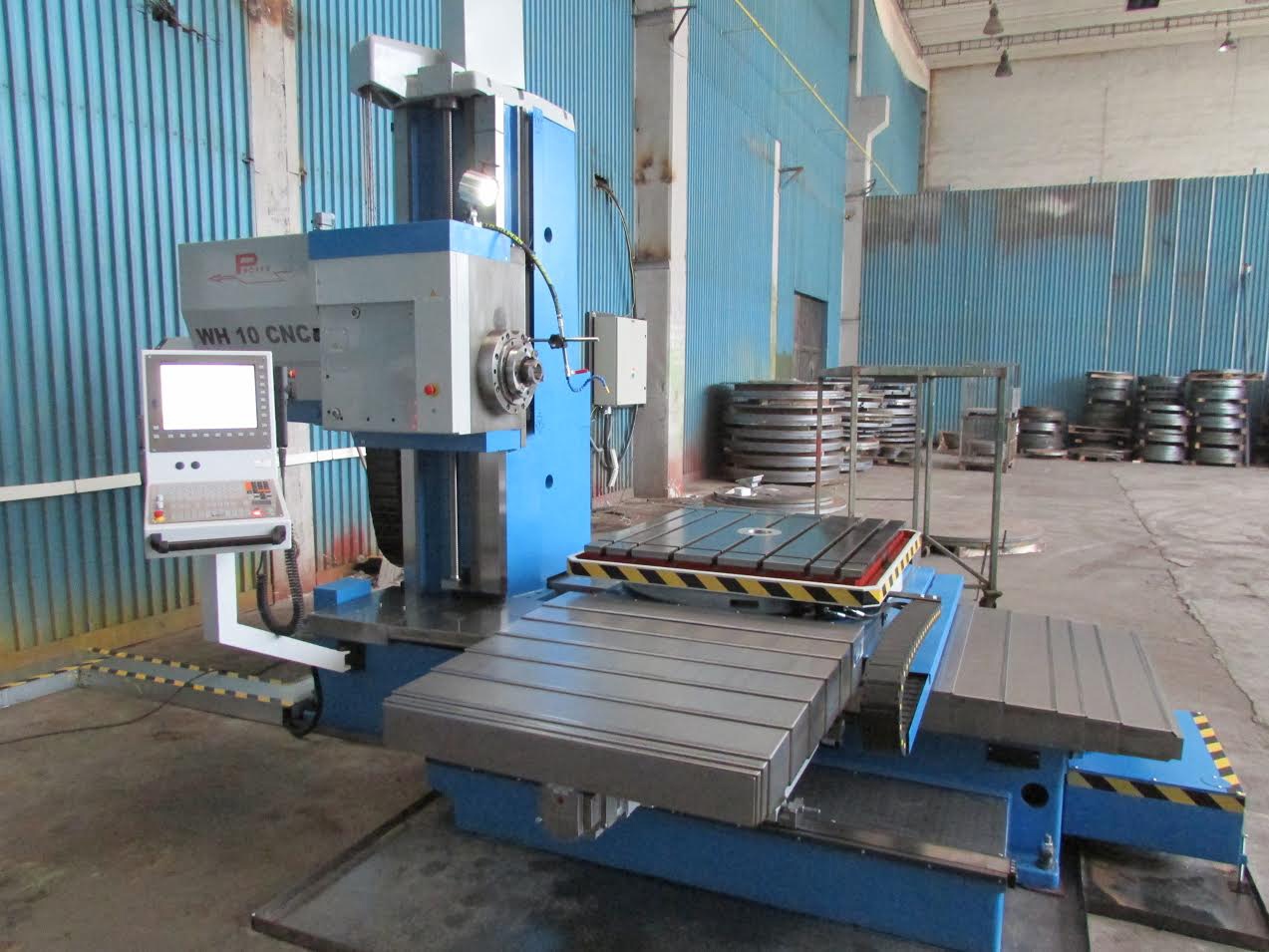

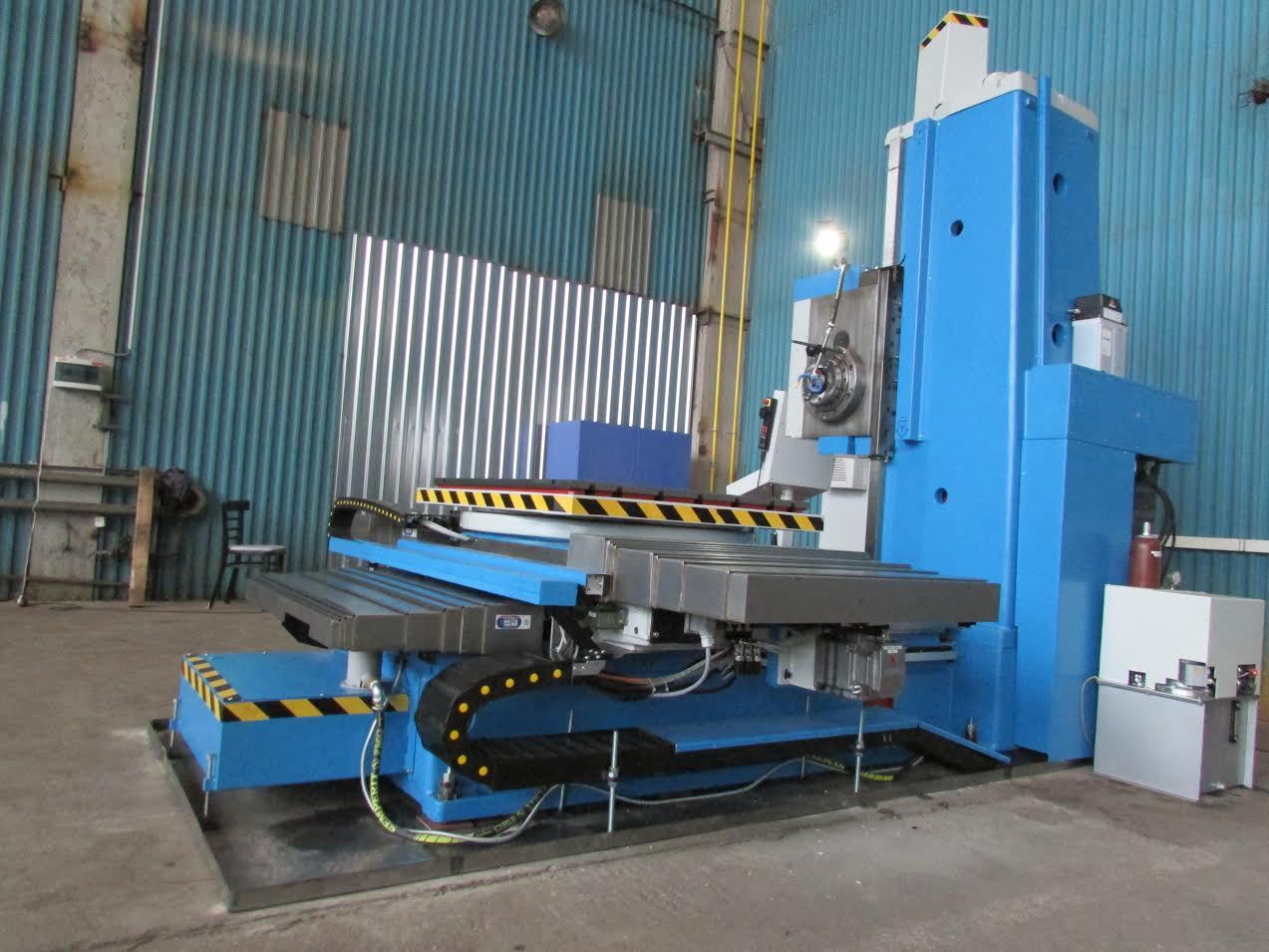

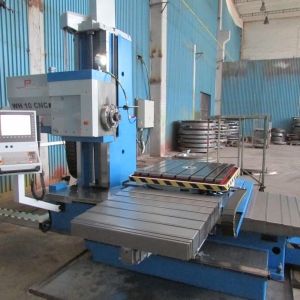

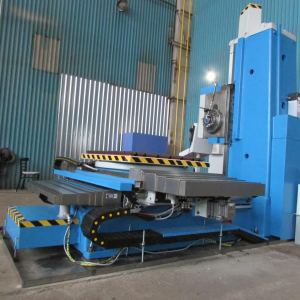

Stroj WH10CNC po generálnej oprave a modernizácii.

Stroj je osadený riadiacim systémom Heidenhain iTNC 530 s odmeriavaním Heidenhain v 5 osiach (X, Y, Z, W a B) a novými digitálnymi pohonmi Siemens vo všetkých 5 osiach. Takto osadený stroj umožňuje súvislé riadenie v 3 osiach vrátane orientovaného stopu vretena.

Základné parametre stroja:

Priemer pracovného vretena

100 mm

Kužeľová dutina vretena

ISO 50

Vysunutie prac. vretena, os Z

950 mm

Priečne prestavenie stola, os X

1250 mm

Pozdĺžne prestavenie stola, os W

630 mm

Prestavenie vretenníka po stojane, os Y

1100 mm

Otáčky prac. vretena

16 – 1300 ot./min.

Posuv jednotlivých osí

4 – 2700 mm/min.

Rýchloposuv jednotlivých osí

5000 mm/min.

Výkon hlavného motora

22 kW

Max. hmotnosť obrobku

3000 kg

Rozmery upínacej plochy stola

1000 x 1120 mm

Rozsah vykonaných prác a dodávok:

Mechanická časť:

prebrúsenie klzných plôch stroja
podlepenie saní, vretenníka a otočného stola biplastom a zaškrabanie
oprava a zaškrabanie klinových líšt
nové guličkové skrutky v osi X, Y, Z a W a nové matice
výmena všetkých ložísk
nové pracovné vreteno a duté vreteno vrátane ložísk
nový hydraulický agregát a nové rozvody
nové centrálne mazanie stroja
výmena závesných lán
nové teleskopické kryty
úprava a dodávka dielov pre uchytenie nových servomotorov
nové bezvôľové prevodovky pre servomotory
náter stroja
celková montáž stroja

Elektrická časť:

riadiaci systém Heidenhain iTNC 530 s ručným kolieskom
nový PLC program vrátane odladenia
5 ks servomotorov Siemens vrátane meničov
lineárne odmeriavanie Heidenhain pre osi Y, Y, Z a W
rotačný snímač ROD 480 pre otáčanie stola – os B
nový el. rozvádzač s klimatizáciou a nový a ovládací panel
nová kabeláž a el. prvky na stroji
repasia hlavného motora
nový menič Mentor pre hlavný motor
revízna správa el. inštalácie
oživenie stroja, nastavenie parametrov
nová technická dokumentácia
doprava stroja, ukotvenie a oživenie u zákazníka
